項目名稱：【漳州】碧湖展示館

申報綠色建筑設計標識等級：二星級

一、工程基本情況

□住宅 ■公建

項目立項時間：2011年3月9日

完成施工圖審查：2011年5月30日

（計劃）開工時間：2012年3月1日

（計劃）竣工時間：2012年9月1日

□一星級 ■二星級 □三星級

項目建筑面積（平方米）： 7350.9㎡

為實現綠色建筑而i加的初投資成本（元）： 412947

綠色建筑可節約的運行費用（元/年）： 5810

二、工程概況(工程性質、工程投資、用地面積、建筑面積、結構形式、開發與建設周期、解決的主要技術問題等情況)

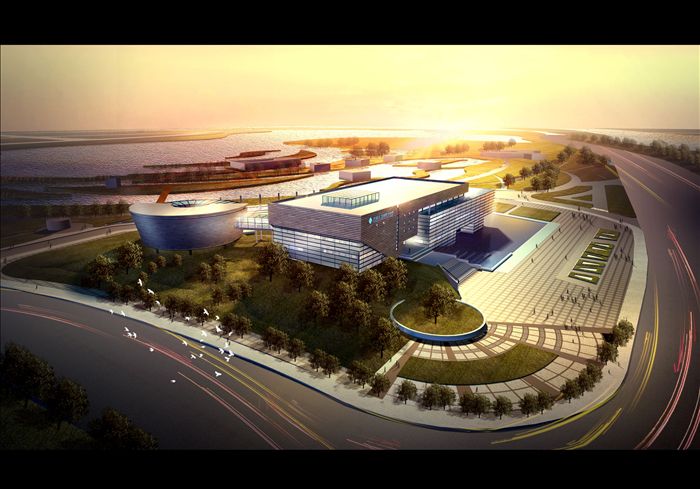

1、工程性質：本工程名稱為漳州碧湖展示館，為多層綜合樓，位于漳州碧湖市民生態公園西南角。主展廳為四層建筑，一層為車庫、健身房、泵房；二層為門廳、展示廳、接待室；三層、四層為輔助辦公空間、會議室、連廊。次展廳為二層建筑，次展廳一層為展覽廳，二層為會議室。

2、工程投資：工程總投資約4832萬元；

3、用地面積：申報范圍用地面積9699.54m2，總建筑面積7350.9m2。

4、結構形式：鋼結構，抗震設防烈度七度一組。

5、開發與建設周期：2011年 3月--2012年 9月；

6、解決的主要技術問題

（1）本建筑采用了對環境影響較小的鋼結構；

（2）利用雨水收集池收集屋面雨水，作為灌溉、景觀、綠化車纜非逑從盟，非傳統水源利用率為35.70％；

（3）可再循環材料比重達到19.10%；

三、評價內容簡介

1.節地與室外環境

（選址、用地指標、住區公共服務設施、室外環境（聲、光、熱）、出入口與公共交通、景觀綠化、透水地面、舊建筑利用、地下空間利用等）

場地位于漳州市龍文區，漳州碧湖展示館選址于公園總平編號09地塊。該地塊位于碧湖市民生態公園的南側，南面緊臨市區主干道江濱路，總用地面積為9699.54平方米。擬建場地四周均為空地，地貌屬于沖積平原，地形較平坦。場地內無需要特殊保護的文物古跡及風景名勝。擬建場地四周地勢平坦開闊，未發現滑坡、崩塌及泥石流等不良地質現象，

所測項目的土壤氡濃度平均值為7384Bq/m3，最大值9180Bq/m3，不大于20000Bq/m3，根據GB50325-2010《民用建筑工程室內環境污染控制規范》第4.2.3款要求，該工-可不采取防氡工程措施。

場地周邊無居住建筑，展示館不影響周圍居住建筑日照。根據本項目對玻璃幕墻的技術要求，建筑幕墻的玻璃性能符合《玻璃幕墻光學性能》GB18091中的規定，不會產生光污染。并且主、次展館玻璃幕墻與廣場、道路之間利用水面、喬、灌、草綠化進行過渡、遮擋，也減弱幕墻對周邊的影響。

展示館場地周邊1.5m高度區域風速均小于5m/s，滿足要求。

綠化物種選用適宜當地氣候和土壤條件的鄉土植物，并采用包含喬、灌木的復層綠化。其中喬木類：陽明山櫻花、尖葉杜英、多頭香樟、大肚木棉等。灌木類：灰莉球、小葉紫薇、茶花、黃花雞蛋花、琴葉珊瑚、四季桂等。

室外透水地面主要為綠地及水池，室外透水地面面積之比為69.27%。

2.節能與能源利用

（建筑節能設計、高效能設備和系統、節能高效照明、能量回收系統、可再生能源利用等）

本項目屋面采用擠塑聚苯乙烯泡沫板（XPS）(ρ=30)和礦棉、巖棉、玻璃棉板(ρ=80以下)，外墻保溫采用泡沫混凝土(ρ=700)，外窗采用普通鋁合金12+12+8Low-E中空玻璃。根據《公共建筑節能設計標準》的要求進行了建筑節能的權衡判斷，總體熱工性能符合節能要求。

建筑朝向夏季主導風向，外窗可開啟面積占外窗面積均大于30%，幕墻設有可開啟部分，進行了自然采光和通風模擬，自然采光效果良好。

本項目各層分區域獨立設置了的直流智能變頻多聯中央空調系統。采用環保R410A作冷媒，室外機采用帶變頻裝置的壓縮機，用空氣冷卻，冷媒作室內外機間冷量傳遞的媒介。每層空調按區域分別設置冷媒系統，每個系統各用一個集中控制器集中控制，室內機與室外機采用冷媒管脫氧亞磷無縫銅管連接，各臺室外機均自成系統。

本項目沒有采用電熱鍋爐、電熱水器作為直接采暖和空氣調節系統的熱源。

本項目采用的主要燈具有：輔助辦公空間、會議室選用2*36W-T8格柵燈（三層部分辦公室選用2*54W-T5格柵燈），過道選用15W節能筒燈，樓梯選用11W節能筒燈，衛生間選用11W節能筒燈。控制策略為：走廊、門廳等公共場所的照明控制：本工程走廊、樓梯間、門廳等公共場所的照明，采用集中控制，并按建筑使用條件和天然采光狀況采取分區、分組控制措施，并按需要采取調光或降低照度的控制措施。不經常使用的場所，如部分走道、樓梯間等采用節能自熄開關謨急照明燈具有應急時自動點亮的措施。

3.節水與水資源利用

（水系統規劃設計、節水措施、非傳統水源利用、綠化節水灌溉、雨水回滲與集蓄利用等情況）

污水系統：采用室內污、廢水采用合流制，衛生間采用伸項通氣管。

雨水系統：項目采用雨水回收利用系統，收集屋面雨水，主要用于綠化澆灑、道路沖洗、車庫沖洗。非傳統水源設計使用量2714.94 m3/a,非傳統水源利用率為35.70%。

用水量估算為23.75m3/d。

節水器具：采用節水型衛生器具，具有手動啟閉和控制出水口流量功能，坐便器采用6升以下的沖洗水箱，節水率不低于8%。

4.節材與材料資源利用

（建筑結構體系節材設計、預拌混凝土使用、高性能混凝土使用、建筑廢棄物回收利用、 循環材料和可再生利用材料的使用、土建裝修一體化設計施工、再生骨料建材使用等情況）

本項目設計采用了鋼結構。主體鋼結構設計使用年限為50年。鋼結構抗震等級為四級。漳州地區50年一遇基本風壓為0.7KN/㎡，地面粗糙度為B類，結構體型系數按《建筑結構荷載規范》（GB 50009-2001）

建筑造型要素簡約，無大量裝飾性構件。女兒墻高度0.91米，不超過規范要求的2倍。

可再循環材料使用重量為1585.15t,占所用建筑材料總重量的19.10%。

5.室內環境質量

（日照、采光、通風、圍護結構保溫隔熱設計、室溫控制、可調節外遮陽、通風換氣裝置等情況）

建筑主要辦公區域采光良好，75％以上的主要功能空間室內采光系數滿足現行國家標準《建筑采光設計標準》GB 50033的要求。

對噪聲敏感的主要房間采取措施有（1）建筑外墻、樓梯間墻、分戶墻為180厚加氣混凝土砌塊；衛生間、廚房內隔墻采用120厚水泥多孔磚墻；（2）對噪聲要求較到的會議h采用高靜壓型風管天井式直流變速中央空調；（3）主要噪聲設備用房布置在南側入口大樓梯下面，各樓層風機房等噪聲房間布置盡量遠離其他功能用房和功能區邊角位置；（4）空調管道配有管式消聲器（5）對于有振動影響的設備均設置獨立的設備安裝基礎，以減輕設備安裝運轉對建筑引起的振動影響。

本項目的外墻填充材料為180mm厚的加氣混凝土，屋面采用了30mm的擠塑聚苯乙烯泡沫板或100mm厚的玻璃棉。兩種構造的屋頂內表面溫度最低值分別為16.7℃和17.2℃；兩種構造的外墻內表面溫度最低值分別為13.3℃和16.4℃；挑空樓板的內表面溫度最低值為11.8℃；外窗的內表面溫度最低值為12.2℃，均高于露點溫度，不會出現結露現象。

本建筑采用集中空調，新風量符合現行國家標準《公共建筑節能設計標準》GB 50189的設計要求。

6.運營管理

（節約資料保護環境的物化管理系統、智能化系統應用、建筑設備、系統的高效運營、維護、保養、物業認證、垃圾分類回收等情況）

具有公共使用功能的空調室外機及泵房設置在公共部位，便于系統的高效運營與維護。

本工程建設了完善的智能化系統，1、火災自動報警及聯動控制系統。在二層設消防控制室<消防控制室入口處設置明顯標志。內設火災報警控制器、聯動控制臺、火災應急廣播系統、消防專用電話系統、圖文監控電腦、打印機。2、漏電火災報警系統。在地下室總照明箱進線處內裝設漏電火災報警監控模塊，接入火災自動報警系統。3、有線電視系統。配合有線電視網要求，本工<做電視分配網和預埋管線工作的設計。4、閉路電視監控系統。針對本建筑的具體情況，設置閉路電視監控系統。主機設于消防控制室。在大堂、樓梯口、車庫主要出入口等設置監視攝像機。5、殘疾人衛生間救助系統。在殘疾人衛生間設置求救按鈕，并在門口上方設置聲光報警器。
