5.2.9 良好室內熱濕環境

5.2.9 評分項

5.2.9 具有良好的室內熱濕環境，評價總分值為8分，并按下列規則評分:

1 釆用自然通風或復合通風的建筑，建筑主要功能房間室內熱環境參數在適應性熱舒適區域的時間比例，達到30%,得2分；每再增加10%,再得1分, 最高得8分。

2 采用人工冷熱源的建筑，主要功能房間達到現行國家標準《民用建筑室內熱濕環境評價標準》GB/T 50785規定的室內人工冷熱源熱濕環境整體評價II級及以上的面積比例，達到60%,得5分；每再增加10%,再得1分，最高得8 分。

【條文說明擴展】

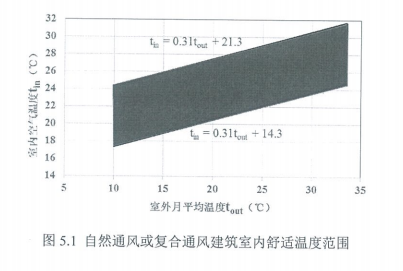

第1款，對于采用自然通風或復合通風的建筑，以建筑物內主要功能房間或區域為對象，以全年建筑運行時間為評價范圍，按主要功能房間或區域的面積加權計算滿足舒適性熱舒適區間的時間百分比進行評分。建筑主要功能房間室內熱環境參數在適應性熱舒適區域的時間比例指，主要功能房間室內溫度達到適應性舒適溫度區間的小時數占建筑全年運行小時數的比例。適應性熱舒適溫度區間可根據室外月平均溫度進行計算。當室內平均氣流速度Va≤0.3m/s時，舒適溫度為下圖中的陰影區間。當室內溫度高于25℃時，允許采用提高氣流速度的方式來補償室內溫度的上升，即室內舒適溫度上限可進一步提高，提高幅度如下表所示。若項目設有風扇等個性化送風裝置，室內氣流平均速度釆用個性化送風裝置設計風速進行計算；若沒有個性化送風裝置，室內氣流平均速度釆用0.3m/s以下進行分析計算。

第2款，以建筑物內主要功能房間或區域為對象，以達標面積比例為評價依據。人工冷熱源熱濕環境整體評價指標應包括預計平均熱感覺指標(PMV)和預計不滿意者的百分數(PPD),國家標準《民用建筑室內熱濕環境評價標準》GB/T 50785-2012 規定:例如，當室外月平均溫度為20°C,且Va≤0.3m/s時，室內舒適溫度區間為 20.5°C?27.5°C,若提高室內氣流平均速度，且0.3m/s≤Va≤0.6m/s時，舒適溫度 上限可提高1.2°C,即室內舒適溫度區間為20.5-28.7°C,若進一步提高室內氣流平均速度，并且0.6m/sVvaW0.9m/s時，舒適溫度上限可提高1.8°C,即室內舒適溫度區間為20.5-29.3°C,若再提高室內氣流平均速度va,并且0.9m/s≤Va≤1.2m/s 時，舒適溫度上限可提高2.2°C,即室內舒適溫度區間為20.5-29.3°C。

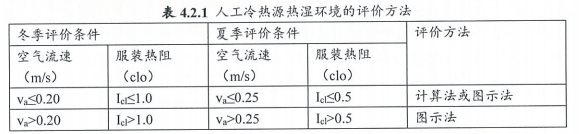

4.2.1對于人工冷熱源熱濕環境，設計評價的方法應按表4.2.1選擇，工程評價的方法宜按表4.2.1選擇。當工程評價不具備按表4.2.1執行的條件時，可采用由第三方進行大樣本問卷調查法。調查問卷應按本標準附錄A執行，代謝率應按本標準附錄B執行，服裝熱阻應按本標準附錄C執行，體感溫度的計算應按本標準附錄D執行。

4.2.3整體評價指標應包括預計平均熱感覺指標(PMV)、預計不滿意者的 百分數(PPD), PMV-PPD的計算程序應本標準附錄E執行；局部評價指標應包 括冷吹風感引起的局部不滿意率(LPDD、垂直空氣溫度差引起的局部不滿意率 (LPD2)和地板表面溫度引起的局部不滿意率(LPD3),局部不滿意率的計算應按本標準附錄F執行。

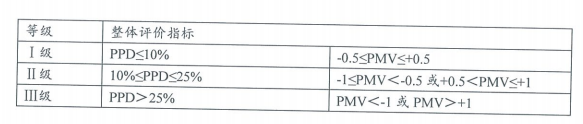

4.2.4對于人工冷熱源熱濕環境的評價等級，整體評價指標應符合表4.2.4- 1的規定，局部評價指標應符合表4.2.4-2 (略)的規定。

對于公共建筑，要求各類房間抽樣數量不少于該類功能房間總數的2%,且每類房間抽樣數量不少于3間，前廳、接待臺類功能間可不少于1間；對于住宅建筑，要求抽樣戶數不少于總戶數的2%,且每個單體建筑不少于3戶。

當同一建筑有多種功能房間時，應對各種功能房間分別計算達標百分比，然 后按照功能房間面積進行加權平均值計算得分。當建筑部分房間釆用自然通風或復合通風，部分房間釆用人工冷熱源時，按照這兩款分別評分后進行面積加權平均計算作為本條得分。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。

預評價，查閱建筑、暖通專業施工圖紙及設計說明，第1款還查閱室內溫度模擬分析報告和舒適溫度預計達標比例分析報告；第2款還查閱預計達標比例分 析報告。

評價查閱預評價方式涉及的竣工文件，第1款還查閱室內溫度模擬分析報告 和舒適溫度預計達標比例分析報告；第2款還查閱預計達標比例計算報告。投入使用滿1年的項目，應以基于實測數據的達標比例分析報告替代前述各項預計達標比例計算分析報告，并附相關實測數據。第1款要求的實測數據主要是室內空氣溫度和氣流速度實測值，室內溫度實測應進行連續一年的監測，監測數據宜每10分鐘記錄一次，最大時間間隔不超過30分鐘，室內氣流平均速度釆用室內運行典型工況下實測值；對于室外溫度，可采用氣象數據或實際監測數據，其中， 監測數據宜每小時記錄一次。第2款要求的實測數據主要是包括室內溫度、濕度、氣流速度和輻射溫度的室內熱濕環境實測值，室內溫度和濕度應選擇空調季和采暖季典型月份為期至少兩周的連續測試，監測數據宜每10分鐘記錄一次， 最大時間間隔不超過30分鐘；氣流速度和輻射溫度釆用室內運行典型工況下實測值。

【條文解讀】

該條文變化情況：新增條文。

技術要點：第1款

第1款，關注建筑適應性熱舒適設計，強調建筑中人不是環境的被動接受者，而是能夠進行自我調節的適應者。人們會通過改變著裝、行為或逐步調整自己的反應以適應復雜的環境變化，從而接受較大范圍的室內溫度。此外，營造動態而非恒定不變的室內環境，有利于維持人體對熱環境的應激能力，改善使用者舒適感與身體健康。

本條款要求從動態熱環境和適應性熱舒適角度，對室內熱濕環境進行設計優化，強化自然通風、復合通風，合理拓寬室內熱濕環境設計參數，鼓勵設計中允許室內人員對外窗、風扇燈裝置進行自由調節。

采用自然通風或復合通風的建筑：以建筑物內主要功能房間或區域為對象，以全年建筑運行時間為評價范圍，按主要功能房間或區域的面積加權計算滿足舒適性熱舒適區間的時間百分比進行評分。

適應性熱舒適溫度區間：可根據室外月平均溫度進行計算。

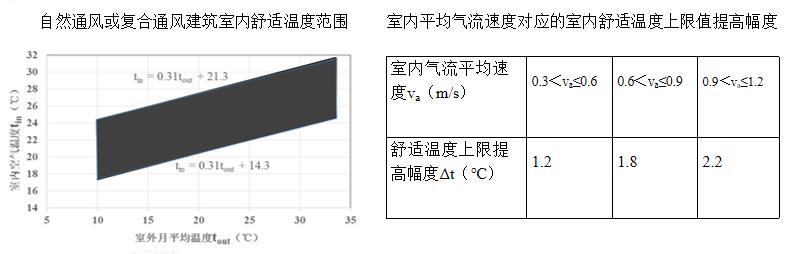

當室內平均氣流速度va≤0.3m/s時，舒適溫度如左圖中的陰影區間。

當室內溫度高于25℃時，允許采用提高氣流速度的方式來補償室內溫度的上升，即室內舒適溫度上限可進一步提高，提高幅度如下表所示。

技術要點：第2款

采用人工冷熱源的建筑：以建筑物內主要功能房間或區域為對象，以達標面積比例為評價依據。

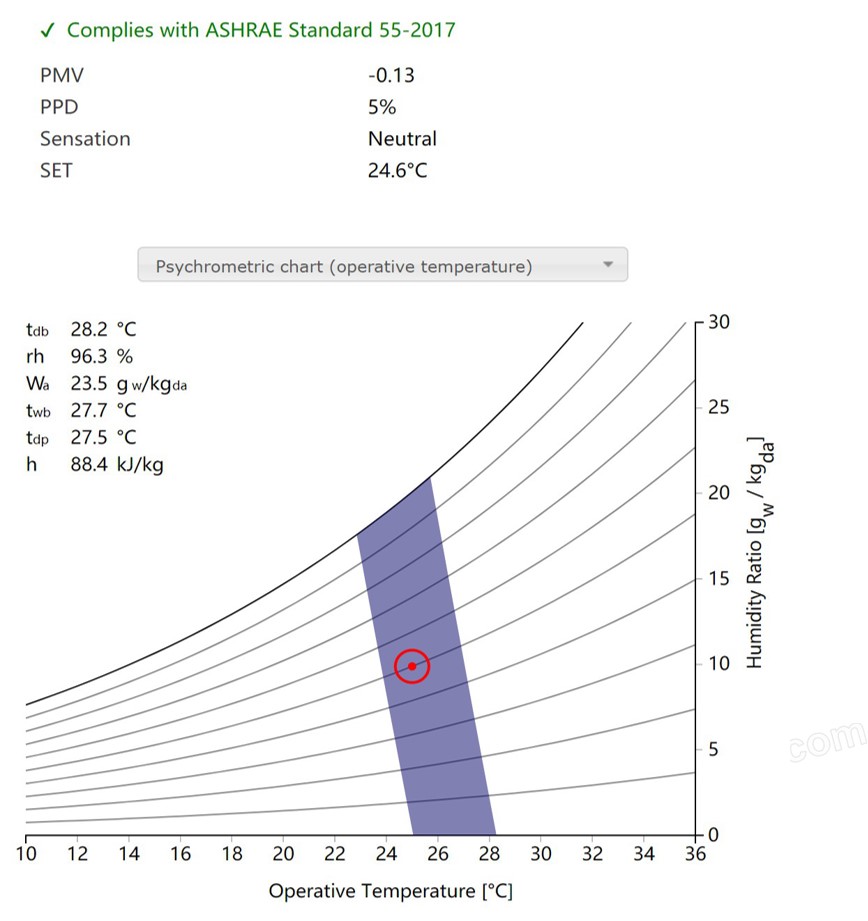

人工冷熱源熱濕環境整體評價指標：預計平均熱感覺指標（PMV）和預計不滿意者的百分數（PPD）。

國家標準《民用建筑室內熱濕環境評價標準》GB/T 50785-2012規定：

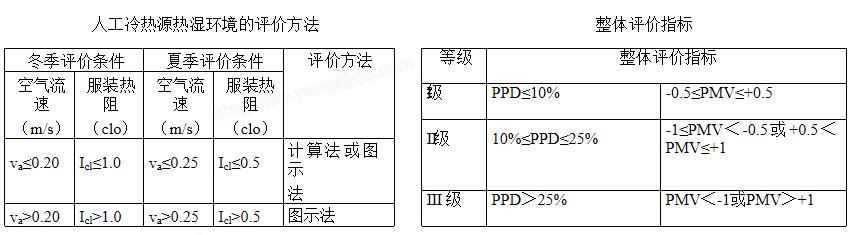

4.2.1 對于人工冷熱源熱濕環境，設計評價的方法應按表4.2.1選擇，工程評價的方法宜按表4.2.1選擇。當工程評價不具備按表 4.2.1執行的條件時，可采用由第三方進行大樣本問卷調查法。

技術要點：房間抽樣數量

對于公共建筑：要求各類房間抽樣數量不少于該類功能房間總數的2%，前廳、接待臺類功能間可不少于1間；

對于住宅建筑：要求抽樣戶數不少于總戶數的2%，且每個單體建筑不少于3戶。

當同一建筑有多種功能房間時，應對各種功能房間分別計算達標百分比，然后按照功能房間面積進行加權平均值計算得分。（空間尺度上的差異）

當建筑既采用自然通風或復合通風，也采用人工冷熱源時，按照這兩款分別評分，將兩款得分的平均值作為本條得分。（時間尺度上的差異）

建議提交材料及技術要求：

專業分類	材料名稱	技術要求	評價階段	建筑類型
暖通 設計	施工圖紙及設計說明	應說明集中供暖空調系統的室內設計參數，包括房間內的溫度、濕度、 新風量等以及參照的設計標準	預評價/評價	居建/公建
其他材料	室內溫度模擬分析報告和舒適溫度預計達標比例分析報告	應以建筑物內主要功能房間或區域為對象，以全年冷熱源運行時間為評價范圍，按主要功能房間或區域的面積加權計算滿足舒適性熱舒適區間的時間或百分比進行評分	預評價/評價	居建/公建

相關技術及產品：人工冷熱源熱濕環境評價分析 室內溫度模擬分析 室內熱環境檢測

【相關標準】

5.2.9條

室內熱濕環境要求

GBT50785-2012《民用建筑室內熱濕環境評價標準 》

15313KB

【得分策略】

得分策略：一般項目5分很容易拿到，通過簡單計算或者模擬加分，一二星建議最少得5分，三星建議得8分。

---
