雨水收集回用技術

概述：

        現代城市是一個鋼筋混凝土的森林。雨水降落到地面以后幾乎都從污水管道流走，對地下水補充很少；城市用水越來越依靠地下水，造成很多城市地下水位下降，地下漏斗越來越大；而相反，很多低洼處卻由于排水不暢，引發了一系列的生態、經濟和社會問題。同時雨水大量進入污水管網，也給污水處理增加了很大的負擔。

       根據《關于加強新建建設工程城市雨水資源利用的暫行規定》，新建、改建、擴建的建設項目均宜考慮采用雨水利用措施。建設項目規模達到要求的，必須使用建設雨水利用設備。許多城市都陸續出臺類似措施。因此雨水收集處理無論是住宅小區或是辦公大樓還是其他公共建筑物，都有著很大的需求，而且隨著社會發展和全民環保意識的提升這種趨勢將越來越明顯。

        該雨水處理回用設備，能夠有效的對屋面、路面等的雨水進行處理，去除SS、濁度等，并使其達到國家《生活雜用水水質標準》的回用標準，用于綠化、路面清洗、沖洗廁所、洗車等，節約了水資源，符合國家對于節能減排的要求。系統采用全自動運行，無需專人看護，維護方便，解決了沒有水處理專業知識的普通人群對系統正常運行的后顧之憂。

作用：

        雨水收集處理回用設備是收集屋面、路面等的雨水，處理達標后回用，幫助業主減少自來水用水量，也符合國家節能環保的要求。

 適用單位：  生活小區、 工廠企業、 市政道路、 高架橋梁、 公園景點等。

工作原理：

         雨水管道 截污管道 雨水棄流過濾裝置 雨水自動過濾器 雨水蓄水模塊 消毒處理 用水點

    初期雨水經過多道預處理環節，保證了所收集雨水的水質。采用蓄水模塊進行蓄水，有效保證了蓄水水質，同時不占用空間，施工簡單、方便，更加環保、安全。通過壓力控制泵和雨水控制器可以很方便地將雨水送至用水點，同時雨水控制器可以實時反應雨水蓄水池的水位狀況，從而到達用水點。

         雨水經過管網收集后，經過棄流井，將初期較臟的部分棄流至城市污水管網，以減少設備處理壓力，保證出水水質。棄流后的雨水進入調蓄池，調蓄池的作用是在降雨時將雨水進行儲存，無雨時保持系統在一定時間內持續運作；將短期的、不定量的雨水轉變?yōu)橛幸欢ㄖ芷诤退康乃Ｌ幚碓O(shè)備采用側向流中間進水斜板沉淀的工藝，出水穩定可靠，處理達到《城市雜用水》中的回用水標準。達標后的水進入清水池，方便業主回用。回用水通過高壓泵或變頻泵提升至業主回用管網即可。

處理流程圖：

雨水棄流過濾裝置

        雨水棄流完整的應該叫雨水初期棄流，他主要應用在雨水收集利用系統中。一般是指收集屋面，硬化地面，草坪及其他可以收集雨水收集介質中的雨水時，剛開始的雨水都會含有雜質，如鳥糞、紙屑、雜塵、油污等易污染物，所以剛開始的部分雨水需要用棄流裝置，或棄流井把它做一個拋棄，收集后面干凈的雨水。該裝置能夠在雨水來臨時，自動收集初期雨水，到一定量后，管道自動進行分流，使以后的雨水將能進入處理系統。待雨停之后，收集的初期雨水將配排入市政管道。在雨量過大超過處理系統負載時，該系統還能將多余的雨水自動分流進入市政管道，保護處理設備與其他設施。

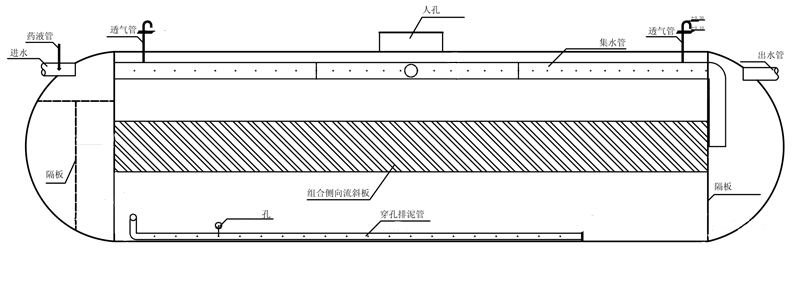

中間斜板沉淀剖面圖：

        通過雨水井自流進入棄流系統，棄流系統對初期雨水自動棄流，滿足處理要求的雨水進入調蓄系統，調蓄系統中的水由雨水處理裝置進行凈化后進入清水系統，清水系統水質達標，再由回用設備輸送至各回用點。視來水水質與出水水質要求，可增設加藥裝置與消毒裝置；處理產生的少量雜質定期排除；系統來不及處理的雨水將在棄流井中做為溢流水排至下游管網。目前常用雨水處理系統有斜板沉淀技術與微絮凝過濾技術兩大類，微絮凝過濾又分為膜過濾與砂過濾。

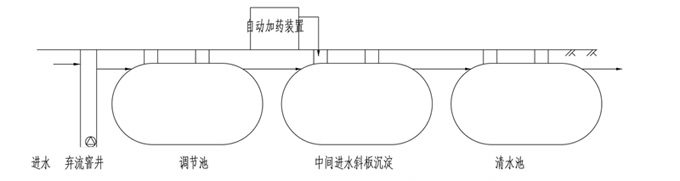

斜板沉安裝示意圖：

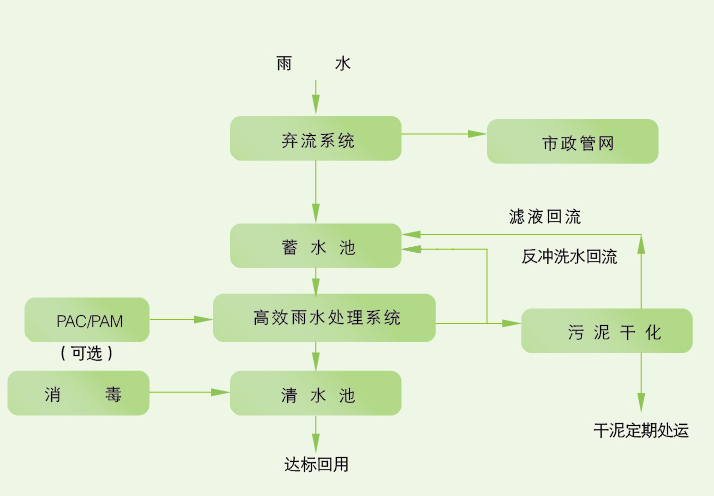

微絮凝過濾

特點與前景：

        主體設備采用國外設備一次性成型，安全可靠。產品得到了政府有關部門與業主單位的認可與好評。

目前社會提倡節能減排，各地政府均出臺雨水回用的政策，因此雨水處理將是一個有著廣闊前景的產業，在這一領域邁先一步，必將創造美好的明天。

作用：

節約用水

        雨水處理后可用于綠化澆灌、道路沖洗、保潔洗車、景觀水補水等；按照綠化10000平米計算，每次澆灑節省的水可滿足100人一天的全部生活用水需求；同時調蓄水池必要時可當做消防水池（但不可替代）。

蓄洪減排

        雨水處理設備具有一定的蓄水功能，在強降雨時能夠有效蓄洪，減輕管網壓力，減少管網投資，較少地面及地下車庫大量積水的風險；雨水經過處理后利用，減少污染物的排放，降低了環境壓力。

綠建申報

        雨水處理回用設備作為節水重要措施，是綠色建筑申報必備條件；根據國家相關政策，綠色建筑已逐步成為主流趨勢，各級政府也正在不斷倡導和支持。
